En extern kamin värmer badtunnans vatten utan pump: varmt vatten stiger ur kaminen in i tunnan och kallare vatten rinner tillbaka. Det fungerar mycket bra, men bara om kaminen är rätt placerad och ansluten. Fel höjd, för långt avstånd eller ett rör som lutar åt fel håll kan göra att vattnet står still. Här går vi igenom hur du ansluter en kamin till badtunnan så att den värmer effektivt och säkert.
Så fungerar självcirkulationen
En extern kamin har en eldstad som är omgiven av en vattenmantel. När du eldar blir vattnet i manteln varmt och lättare än det kalla vattnet i tunnan. Det varma vattnet stiger därför ut genom kaminens övre anslutning och in i tunnan, medan kallt vatten från tunnans botten dras in genom den nedre anslutningen. Det kallas självcirkulation och kräver ingen pump och ingen el.
Eftersom det är skillnaden i temperatur och höjd som driver flödet är det viktigt att vattnet har en så enkel väg som möjligt: korta rör, rätt höjd och inga luftfickor. Mer om principen finns i hur fungerar en vedeldad badtunna.
De två anslutningarna
- Nedre anslutningen är kaminens intag. Den kopplas till tunnans nedre utlopp, där det kallaste vattnet finns.
- Övre anslutningen är kaminens utlopp. Den kopplas till tunnans övre inlopp, så att det varma vattnet kommer in en bit under vattenytan.
Byter du plats på anslutningarna fungerar inte cirkulationen, och vattnet i kaminen kan bli mycket varmt utan att tunnan värms.
Installation steg för steg

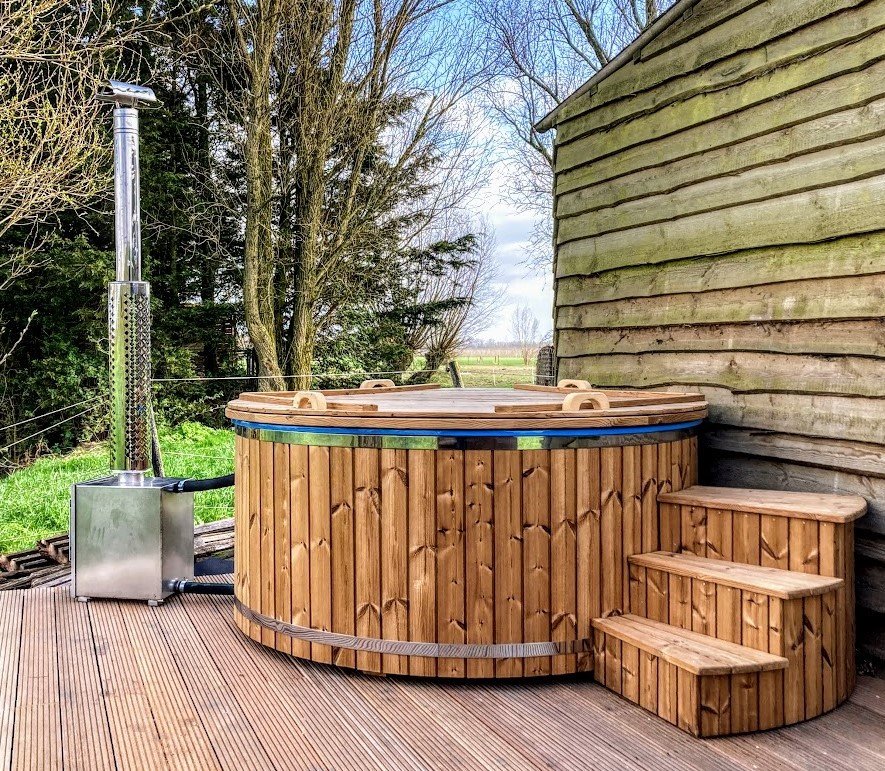

- Förbered underlaget. Kaminen ska stå plant och stabilt, i samma höjd som tunnan. Står tunnan på ett trädäck ska ytan under och runt kaminen vara obrännbar, till exempel plattor eller en skyddsplåt. Se underlag för badtunna.
- Placera kaminen nära tunnan. Följ avståndet i anvisningarna, normalt högst 80 cm mellan kamin och tunna. Ju längre rören är, desto svagare blir flödet. Måste kaminen stå längre bort behövs en cirkulationspump, och då ska lösningen stämmas av med oss först.
- Kontrollera höjderna. Kaminens anslutningar ska ligga i linje med tunnans. Det övre röret ska ha en lätt lutning uppåt mot tunnan, så att det varma vattnet hela tiden har en väg uppåt. Ett rör som är plant eller lutar nedåt mot tunnan kan stoppa cirkulationen.
- Montera rören och kopplingarna. Använd de rör, slangar och klämmor som följer med kaminen. Dra åt alla kopplingar ordentligt och kontrollera att packningarna sitter rätt.
- Montera skorstenen i full längd och fäst den enligt anvisningarna, så att röken leds bort ovanför huvudhöjd på de som badar.
- Fyll tunnan tills vattnet täcker den övre anslutningen med god marginal. Vänta en stund och kontrollera att inget läcker vid kopplingarna.
- Lufta systemet. Luft som blir kvar i kaminen eller rören kan bromsa flödet. Fyll tunnan i lugn takt så att luften hinner pressas ut. Med ett övre rör som lutar uppåt mot tunnan kan luften stiga ut av sig själv.
Första eldningen
Tänd med små vedträn och torr, kluven ved. Efter en stund ska du kunna känna att det övre röret blir varmt och att varmt vatten strömmar in i tunnan, medan det nedre röret förblir svalare. Det är tecknet på att cirkulationen fungerar.
Lägg på locket på tunnan under uppvärmningen och rör om i vattnet då och då. Mät temperaturen med en termometer innan någon badar; de flesta tycker att 37–39 °C är lagom.
Vad händer om kaminen är fel ansluten?
| Symptom | Trolig orsak | Åtgärd |
|---|---|---|
| Tunnan blir inte varm, kaminen kokar eller bubblar | Ingen cirkulation: luft i systemet, fel lutning eller ombytta anslutningar | Släck, låt svalna, kontrollera anslutningar och lutning, lufta |
| Uppvärmningen tar mycket lång tid | För långt avstånd, för långa rör eller lock av | Flytta kaminen närmare, korta rören, använd locket |
| Det droppar vid kopplingarna | Packning eller klämma som inte sitter rätt | Töm under kopplingens nivå, justera och dra åt |
| Brun vätska under kaminen | Oftast kondens och sot från fuktig ved, inte läckage | Elda med torr ved, se guiden om brun vätska |
Om vattnet i kaminen kokar finns det risk för skador. Elda aldrig vidare om du misstänker att vattnet inte cirkulerar. Mer om den bruna vätskan finns i varför uppstår brun vätska under badtunnan.
Säkerhet runt kaminen
- Elda aldrig med tom tunna eller med vatten som inte täcker den övre anslutningen.
- Håll fritt runt kaminen och skorstenen från trä, buskar och annat som kan ta eld.
- Kaminens hölje, rören närmast kaminen och skorstenen blir mycket heta. Håll barn och husdjur borta, och använd ett skydd om det finns.
- Töm kaminen och rören när det är minusgrader och tunnan inte används. Vatten som fryser kan spräcka kaminen.
Fler råd om eldning och placering hittar du i är vedeldade badtunnor säkra?
Vanliga frågor
Hur långt från badtunnan får kaminen stå?
Så nära som anvisningarna anger, normalt högst 80 cm. Längre avstånd ger svagare cirkulation och kan kräva en pump.
Behöver en extern kamin en pump?
Nej, inte om den är rätt placerad. Vattnet cirkulerar av sig självt. En pump behövs bara om kaminen måste stå längre bort.
Vilken anslutning går till vilken?
Kaminens nedre anslutning kopplas till tunnans nedre utlopp och den övre till tunnans övre inlopp.
Hur vet jag att cirkulationen fungerar?
Efter en stund blir det övre röret varmt och varmt vatten strömmar in i tunnan, medan det nedre röret är svalare.
